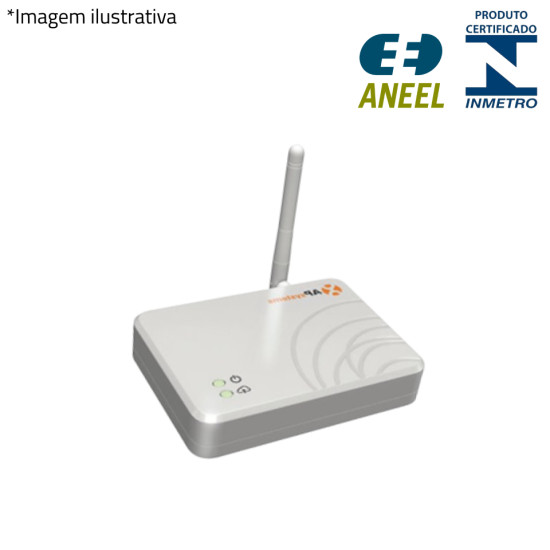

ECU-B Unidade de Monitoramento Wi-fi Para microinversor APsystems

COMUNICADOR ECU-B  - ZigBee  YC1000/YC600/QS1/QS1A/DS3D (COMUNICAÇÃO - APSYSTEMS)
Acessório para monitoramento dos sistemas fotovoltaicos que utilizam Micro Inversores APsystems, o aparelho ECU-B Comunicador possui tecnologia ZigBee para comunicação com o arranjo solar. Coleta uma enorme gama de dados e disponibiliza para visualização através da nuvem EMA APsystems.

Características

O ECU-B é uma unidade de comunicação avançada que coleta e transmite dados de desempenho dos microinversores da APsystems para um banco de dados na internet em tempo real. Essa tecnologia permite um monitoramento detalhado e eficiente de cada módulo solar, garantindo a máxima eficiência do sistema solar.

1. Monitoramento em Tempo Real: Coleta e transmite dados de desempenho de cada microinversor individualmente.
2. Comunicação Eficiente: Utiliza tecnologia ZigBee e Wi-Fi para comunicação estável e segura.
3. Integração com EMA: Facilita análise detalhada e controle do sistema solar através do software EMA.
4. Instalação Simples: Não requer fiação adicional, e o aplicativo móvel facilita a configuração.
5. Segurança: Operação em baixa tensão reduz riscos de incêndio.

Passo a Passo para Instalação e Configuração da Unidade de Monitoramento de Energia ECU Modelo B da APsystems

Aqui está um guia detalhado para a instalação e configuração do ECU-B da APsystems, baseado nas informações do manual fornecido.

1. Preparação

Antes de iniciar a instalação, certifique-se de ter os seguintes componentes prontos:

• Tomada elétrica CA padrão dedicada (localizada o mais próximo possível do arranjo).
• Conexão de internet banda larga disponível.
• Roteador banda larga com um cabo CAT5 Ethernet ou roteador sem fio.
• Telefone celular com o aplicativo ECUAPP (disponível para Android e iOS).

2. Selecionando o Local de Instalação

Escolha um local o mais próximo possível dos microinversores.

A ECU-B deve ser instalada em ambiente interno. Se necessário instalar ao ar livre, use uma caixa impermeável e posicione a antena fora da caixa para melhor comunicação.

3. Instalação de Hardware

1. Montagem na Parede:
   Selecione um local ventilado e seco em área interna.
   Use dois parafusos de parede ou âncoras, espaçados a 100mm de distância (parafusos não inclusos no kit ECU-B).
   Alinhe e deslize a ECU-B sobre os parafusos de montagem.
2. Conexão do Cabo:
   Conecte o adaptador à porta de conexão de energia na parte superior da ECU-B.
3. Instalação no Quadro de Distribuição:
   Instale a tomada no trilho-guia (a tomada não é fornecida pela APsystems).
   Conecte o adaptador à porta de conexão de energia na parte superior da ECU-B.

4. Conexão à Internet

• Conecte a ECU-B ao seu roteador utilizando o WLAN interno da ECU-B. Configure conforme necessário seguindo as instruções do manual.

5. Configuração da Interface do Usuário

1. Baixe o Aplicativo ECUAPP:
   Escaneie o código QR no manual para baixar o ECUAPP em seu dispositivo móvel (disponível para Android e iOS).

2. Conexão via Rede Sem Fio Local:]
   Abra as configurações de Wi-Fi no seu celular e selecione a ponte ECU-B.
   Use a senha padrão “8888888888” para se conectar.
   Abra o ECUAPP e verifique se está conectado ao ECU-B na página inicial.

3. Adicionar UID:
   No aplicativo, clique em “Configurações” e selecione “Gerenciamento de ID”.
   Insira o UID manualmente ou digitalize pela câmera.
   Clique em “SYNC” para atualizar os UIDs na ECU.

4. Excluir UID:
   Selecione os UIDs, clique em “EXCLUIR” e depois em “SINCRONIZAR” para remover os UIDs da ECU.

5. Visualização de Dados em Tempo Real:
   Na página de dados em tempo real, visualize a potência de cada módulo e inversor.
   Informações detalhadas como ID do inversor, potência do módulo fotovoltaico, tensão da rede, frequência e temperatura estarão disponíveis.

6. Visualização de Energia:
   Na página de energia, visualize a curva de energia diária do sistema.
   Pressione “Energia” na página de dados em tempo real para ver as estatísticas de geração de energia.

7. Configurações Adicionais:
   Gerenciar IDs, perfil da rede, nível de sinal do inversor, gerenciamento de tempo, conexão de rede e WLAN.
   Alterar a senha WLAN, verificar automaticamente o sistema, verificar progresso da conexão do inversor, selecionar idioma e acessar ajuda.

8. Registro no EMA:
   Registre o ID dos inversores na tela de gerenciamento de ID.
   Sincronize os IDs com a ECU.

Integração com o Software de Monitoramento EMA

• Análise Detalhada: O software EMA permite monitorar e analisar o desempenho de cada microinversor e módulo solar, otimizando a operação do sistema.
• Acesso Remoto: Monitore sua matriz solar de qualquer lugar com acesso à internet, utilizando uma interface web amigável.
